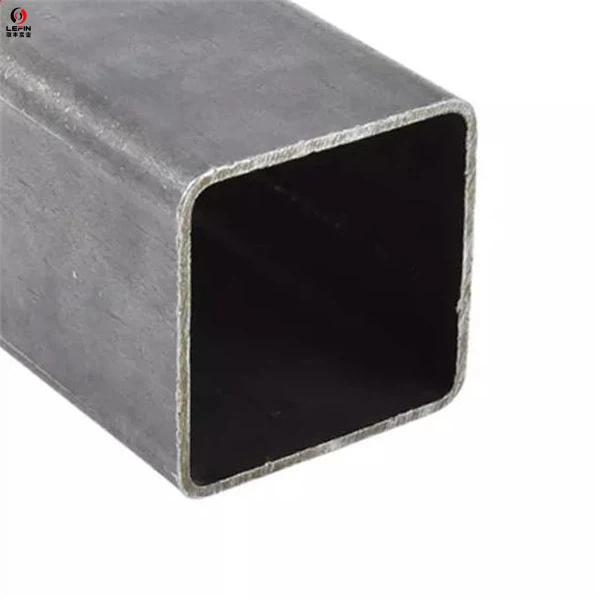

EN 10219 S235JRH Tubos rectangulares

ES 10219-1/ ES 10219-2: 2006 Secciones huecas estructurales soldadas conformadas en frío de aceros no aleados y de grano fino.
Tamaño SHS: 20 x 20 a 1200 x 1200 mm
Tamaño RHS: 20 x 30 a 1000 x 1500 mm
Grado de acero: S235JRH, S275JRH, S275J2H, S355JRH, S355J2H, S355J0H, S355NH, S460NH
Tratamiento de superficie: acabado desnudo, arenado, recubierto de aceite, recubierto de barniz, recubierto de epoxi, galvanizado.

CFRHS=Sección hueca cuadrada o rectangular conformada en frío

Grado de acero	Acero No.	Propiedades mecánicas			Energía de impacto (KV·J)
		Resistencia a la fluencia (Mpa)	Resistencia a la tracción (Mpa)	Alargamiento (%)	Temperatura de prueba A Temperatura de prueba de grados
		Resistencia a la fluencia (Mpa)	Resistencia a la tracción (Mpa)	Alargamiento (%)	-20	0	20
S235JRH	1.0039	235	360-510	26	–	–	27
S275J0H	1.0149	275	410-560	23	–	27	–
S275J2H	1.0138	275	410-560	23	27	–	–
S355J0H	1.0547	355	510-680	22	–	27	–
S355J2H	1.0576	355	510-680	22	27	–	–
S355K2H	1.0512	355	510-680	22	40	–	–

China Rectangle Tube 730661 Factory Price 008615122519420 6

EN 10219 S235JRH Valor máximo de carbono equivalente (CEV)basado en análisis de elenco

Calificación	Acero No.	CEV máximo para Espesores nominales Menor o igual a 40 mm (% )
S235JRH	1.0039	0,35
S275J0H	1.0149	0,40
S275J2H	1.0138	0,40
S355J0H	1.0547	0,45
S355J2H	1.0576	0,45
S355K2H	1.0512	0,45

China Rectangle Tube 730661 Factory Price 008615122519420 7

China Rectangle Tube 730661 Factory Price 008615122519420 8

De conformidad con EN 10219-1 y EN10219-2

Características			Tolerancias
Dimensiones exteriores del lateral			(H,B<100mm)	∓1% con un mínimo de ∓0,5 mm
H : Lado más largo B : Lado más corto			(100 mm Menor o igual a H,B Menor o igual a 200 mm)	∓0.8%
			(200 milímetros)<>	∓0.6%
Espesor de la pared (T)			(T Menor o igual a 5 mm)	∓10%
			(5 mm<>	∓0.50 mm
Concavidad / Convexidad			MAX {{0}}.8% con un mínimo de 0,5 mm
Cuadratura de los lados			90 +/-1
Radio de esquina exterior			(T Menor o igual a 6 mm)	1.6T Menor o igual a R Menor o igual a 2.4T
			(6 mm)<>	2.0T Menor o igual a R Menor o igual a 3.0T
			(10 mm)<>	2,4 T Menor o igual a R Menor o igual a 3,6 T
Girar			2 mm + 0,5 mm/m de longitud
Rectitud			0.15% de longitud total
Masa			+/-6% en longitudes individuales
Longitud	Aproximado		0, +50 milímetros
	Exacto	L<6,000mm	0, +5 milímetros
		6,000mm Menor o igual a L Menor o igual a 10,000mm	0, +15 milímetros
		10,1 milímetros<>	0, +5 mm+1 mm/m
NOTA 1) Las dimensiones exteriores se miden a través de las superficies planas en posiciones al menos a 50 mm del extremo del HSS.
